Omov zakon za deo strujnog kola
“Tajna formule U = I · R – Om razotkriva struju!”
Zamisli da postoji jednostavna formula koja ti uvek kaže koliko struje protiče, koliki je napon, ili koliki je otpor nekog uređaja. I to ne na osnovu nagađanja – već precizno, matematički, uvek tačno. E pa, takva formula postoji – i zove se Omov zakon!
U ovoj lekciji upoznaćemo Omov zakon za deo strujnog kola, otkrićemo šta se dešava kada povećavamo napon, kako se menja struja i kako da pomoću jednog jednostavnog grafikona vidimo kako se sve to ponaša. Naučićemo šta se prikazuje na horizontalnoj, a šta na vertikalnoj osi, i kako se sa grafika čita vrednost otpornosti.
Zajedno ćemo rešiti zadatke u kojima struja juri kroz otpornike, napon skače, a otpori se skrivaju u brojkama. Videćeš da fizika nije samo teorija, već moćan alat za razumevanje sveta oko nas — od punjača za telefon do električnog šporeta!
📏🔌 U = I · R – nije samo formula, to je ključ za otključavanje mnogih fizičkih tajni!
🎬 Klikni na video i nauči kako da koristiš Omov zakon kao pravi električni detektiv!
Pitanja i odgovori:
1. Kako glasi Omov zakon za deo strujnog kola?
Omov zakon za deo strujnog kola glasi: Jačina električne struje je srazmerna naponu, a obrnuto srazmerna električnom otporu.
I = U / R
gde je:
I – jačina električne struje (A)
U – napon (V)
R – električna otpornost (Ω)
2. Šta je prikazano na vertikalnoj osi u grafičkom prikazu Omovog zakona?
Na vertikalnoj osi prikazana je jačina električne struje (I).
3. Šta je prikazano na horizontalnoj osi u grafičkom prikazu Omovog zakona?
Na horizontalnoj osi prikazan je napon (U).
Primeri:

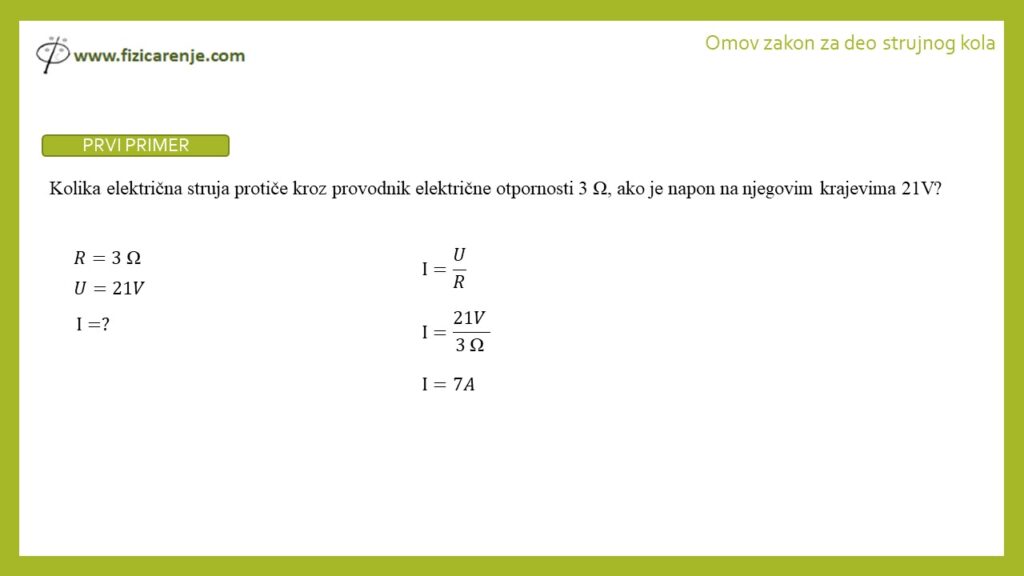

1. Kolika električna struja protiče kroz provodnik električne otpornosti 3 Ω, ako je napon na njegovim krajevima 21 V?

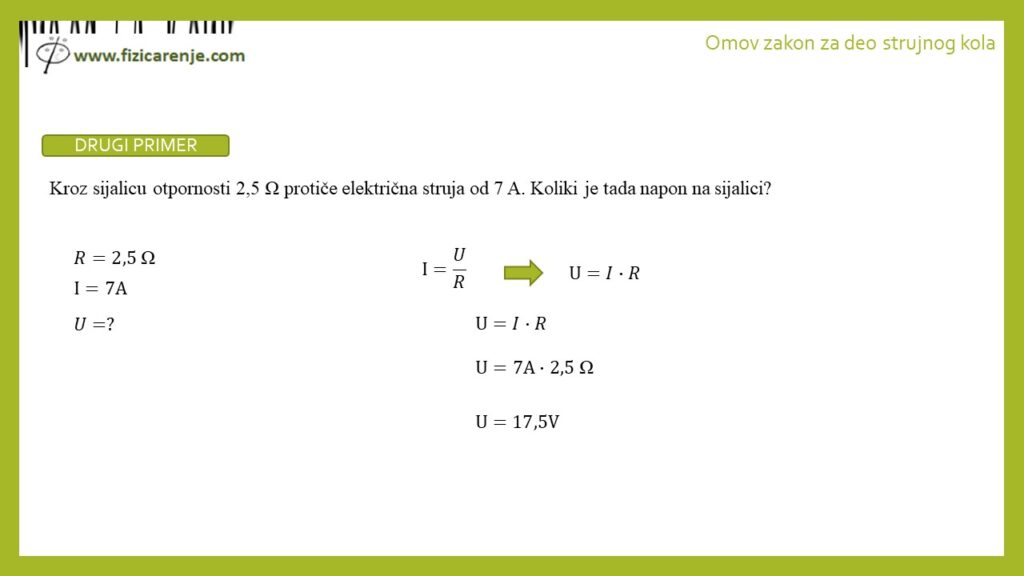

2. Kroz sijalicu otpornosti 2,5 Ω protiče električna struja od 7 A. Koliki je tada napon na sijalici?

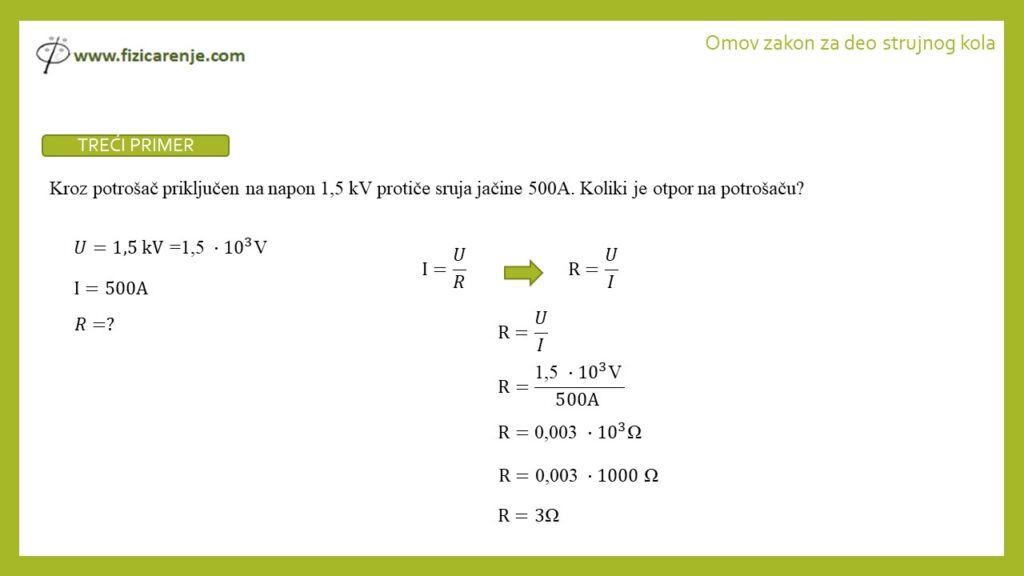

3. Kroz potrošač priključen na napon 1,5 kV protiče struja jačine 500 A. Koliki je otpor na potrošaču?

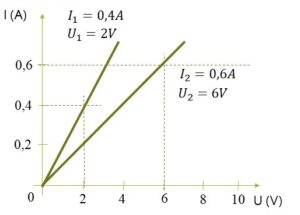

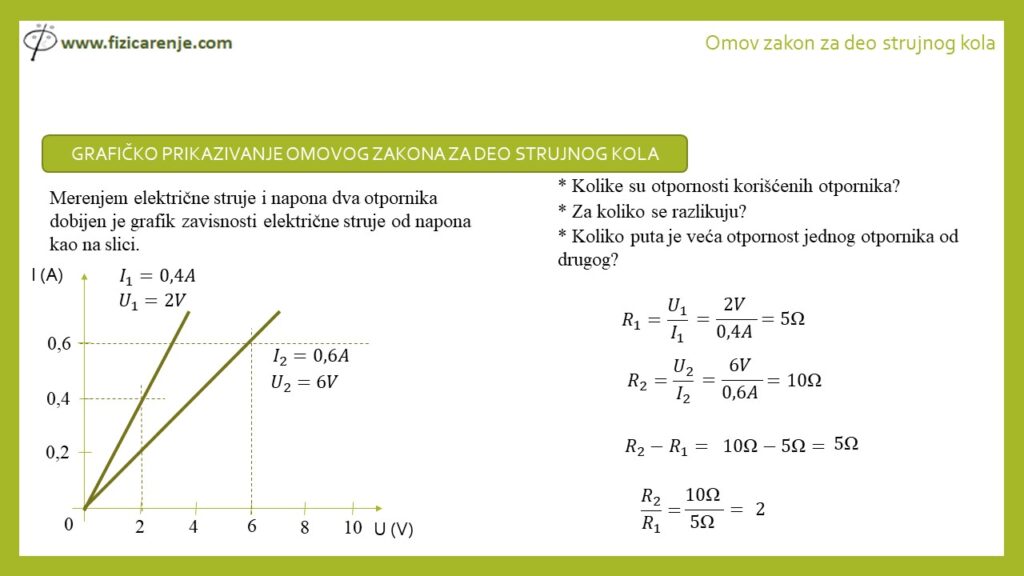

4. Merenjem električne struje i napona dva otpornika dobijen je grafik zavisnosti električne struje od napona kao na slici.
Rešenja:
