Omov zakon za celo strujno kolo
“Kako izvor gura struju? – Omov zakon za celo strujno kolo”
Sigurno znaš da je izvor električne struje srce svakog strujnog kola. Ali da li znaš kako to srce radi? Šta zapravo „gura“ elektrone kroz žice i potrošače? Da li izvor uvek daje isti napon kao što piše na bateriji? I šta se događa unutar samog izvora?
U ovoj lekciji otkrivamo pravu istinu o izvoru struje kroz Omov zakon za celo strujno kolo.
Saznaćeš:
- šta znači EMS – elektromotorna sila i zašto je više od običnog napona,
- koji je pravi smer struje u kolu (spoiler: suprotan od kretanja elektrona!),
- kako da precizno izračunaš jačinu struje kada u jednačinu uđe i unutrašnja otpornost izvora – nešto što često zaboravljamo, a mnogo menja stvari!
Rešavaćemo zanimljive zadatke i videćemo kako i sam izvor “troši” deo napona, a ne daje sve potrošaču. Biće ti jasno zašto nova baterija pokreće auto-igračku punom snagom, a stara samo „zakmeči“ i stane.
⚡ Omov zakon sada dobija širu sliku – ne posmatramo samo potrošač, već kompletno strujno kolo, sa svim njegovim delovima!
🎬 Klikni na video i otkrij kako funkcioniše prava električna „mašina“ – celo strujno kolo!
Pitanja i odgovori:
1. Šta je EMS?
EMS (elektromotorna sila) predstavlja maksimalni napon koji izvor struje može da obezbedi kada kroz kolo ne teče struja. Ona je uzrok kretanja naelektrisanja u zatvorenom kolu.
2. Koji je smer struje u strujnom kolu?
Fizički smer električne struje u kolu je od negativnog ka pozitivnom polu izvora, spoljašnjim delom kola.
Tehnički smer električne struje u kolu je od pozitivnog ka negativnom polu izvora, spoljašnjim delom kola.
3. Kako glasi Omov zakon za celo strujno kolo?
Omov zakon za celo strujno kolo glasi:
I = ε / (R + r)
gde je:
I – jačina struje u kolu (A)
ε – elektromotorna sila (V)
R – otpornost potrošača (Ω)
r – unutrašnja otpornost izvora (Ω)
Primeri:

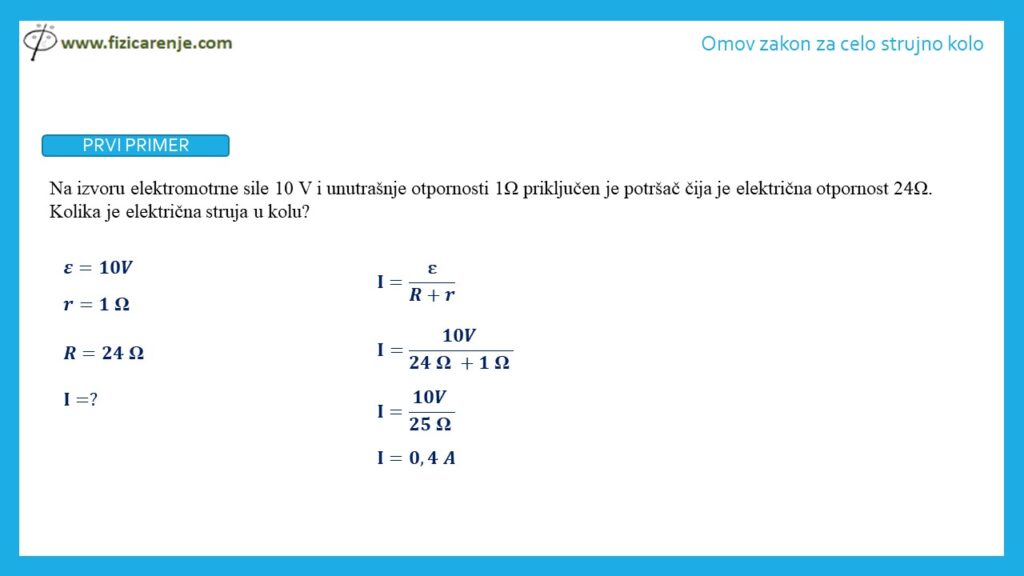

1. Na izvoru elektromotorne sile 10 V i unutrašnje otpornosti 1 Ω priključen je potrošač čija je električna otpornost 24 Ω. Kolika je električna struja u kolu?

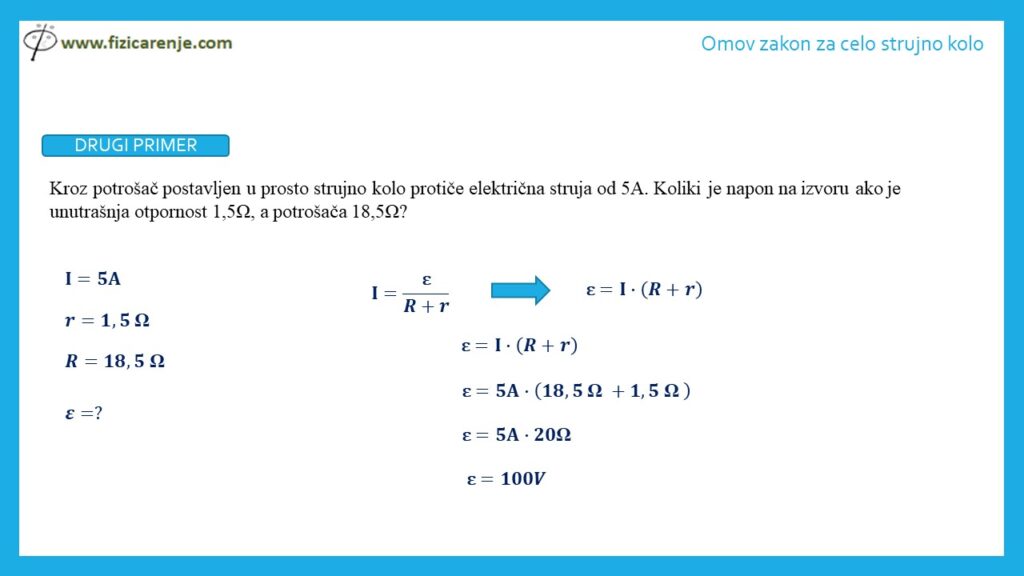

2. Kroz potrošač postavljen u prosto strujno kolo protiče električna struja od 5 A. Koliki je napon na izvoru ako je unutrašnja otpornost 1,5 Ω, a potrošača 18,5 Ω?

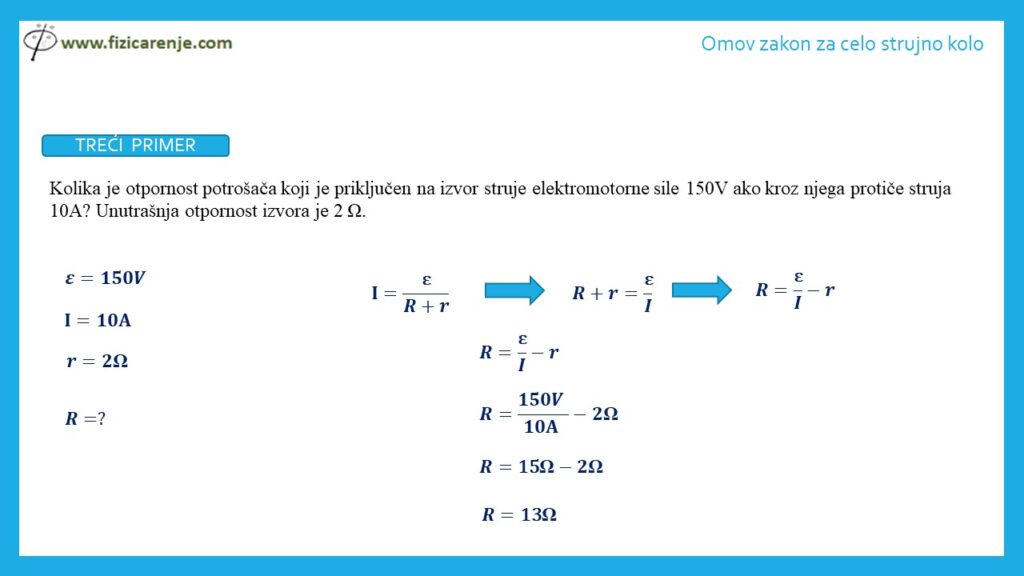

3. Kolika je otpornost potrošača koji je priključen na izvor struje elektromotorne sile 150 V ako kroz njega protiče struja 10 A? Unutrašnja otpornost izvora je 2 Ω.
Rešenja:
